Опоры освещения ОТф

Главная / Интернет-магазин / Опоры освещения / Несиловые опоры освещения / Несиловые трубчатые опоры / Опоры освещения ОТф

Трубчатые несиловые фланцевые опоры освещения ОТф

Предназначение

Используются для обустройства внешнего освещения автомобильных дорог, дворов, общественных пространств и предприятий.

Основные характеристики

Высота: от 1 до 6 м.
Способ подвода кабеля: исключительно подземный.
Запрещено размещение рекламы, проводов СИП и иных конструкций на самой опоре.

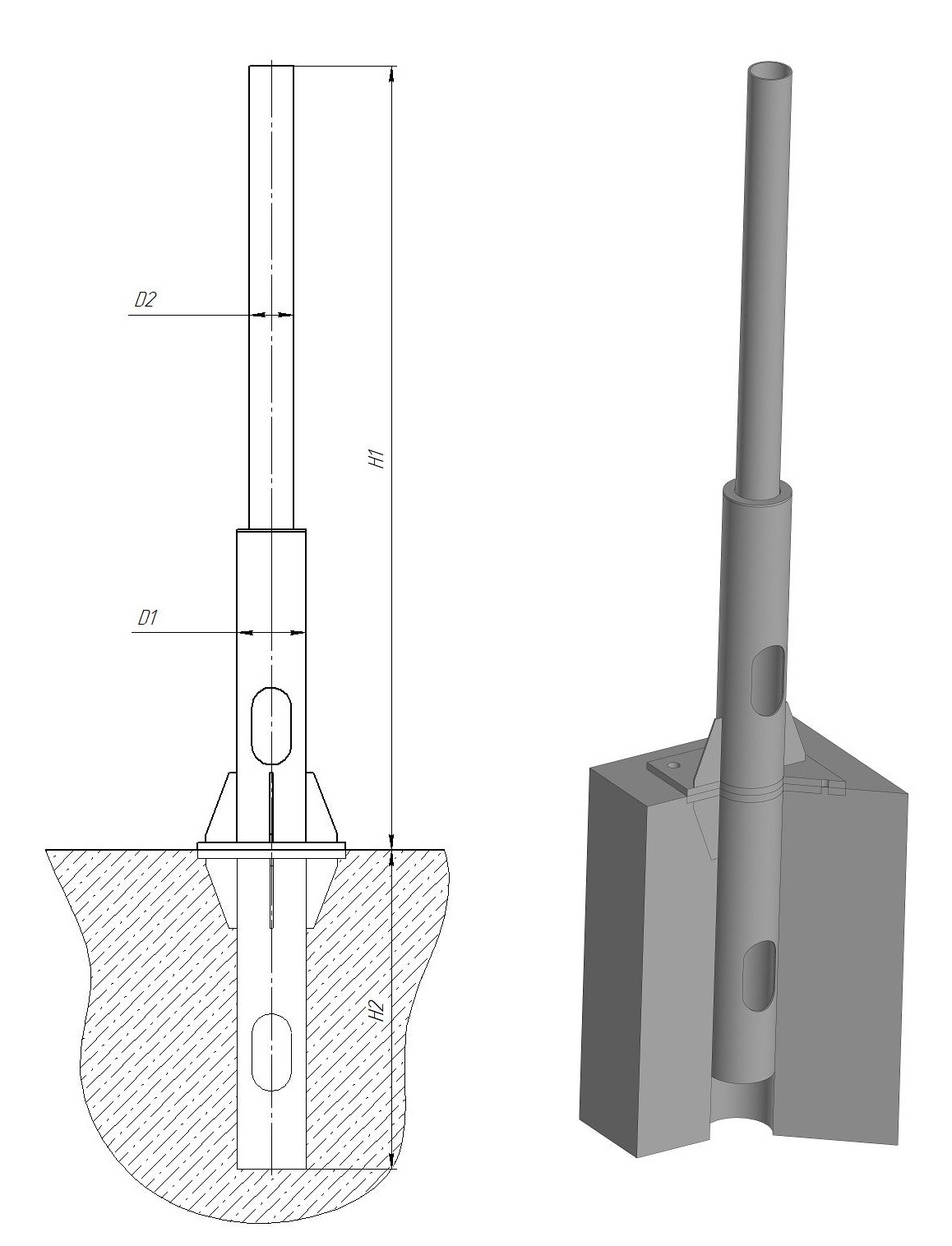

Наименование	Назначение	Установка	Материал	Покрытие	D1, мм	D2, мм	H1, мм
Опора ОТ 1Ф-1,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	1000
Опора ОТ 1Ф-1,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	1500
Опора ОТ 1Ф-2,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	2000
Опора ОТ 1Ф-2,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	2500
Опора ОТ 1Ф-3,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	3000
Опора ОТ 1Ф-3,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	3500
Опора ОТ 1Ф-4,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	4000
Опора ОТ 1Ф-4,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	4500
Опора ОТ 1Ф-5,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	5000
Опора ОТ 1Ф-5,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	5500
Опора ОТ 1Ф-6,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	89	57	6000
Опора ОТ 2Ф-1,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	1500
Опора ОТ 2Ф-2,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	2000
Опора ОТ 2Ф-2,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	2500
Опора ОТ 2Ф-3,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	3000
Опора ОТ 2Ф-3,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	3500
Опора ОТ 2Ф-4,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	4000
Опора ОТ 2Ф-4,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	4500
Опора ОТ 2Ф-5,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	5000
Опора ОТ 2Ф-5,5	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	5500
Опора ОТ 2Ф-6,0	Несиловая	Фланцевая	Сталь	Горячее цинкование	108	76	6000

Производство

Изготовление ведется из качественных трубных заготовок с тщательной обработкой швов для улучшения внешнего вида. Можно выбрать стандартные размеры или изготовить по индивидуальному проекту.

Материал выбирается с учетом климата и ветровой нагрузки региона.

Подробности производства описаны в отдельной статье.

Монтаж

Монтаж осуществляется на ранее установленную закладную деталь фундамента, фиксируемую бетоном. Конструкция крепится специальными металлическими соединениями на уровне почвы. Данный метод позволяет быстро снять опору для переноса или ремонта.

Крепление светового оборудования осуществляется на специальные кронштейны, установленные на верхнем конце трубки. Применяются как консольные, так и подвесные кронштейны. Элементы комплекта изготавливаются из прочной стали или подвергаются обработке горячеоцинкованным покрытием.

Более подробная инструкция представлена в соответствующем разделе сайта.

Покрытие

Поверхность защищена антикоррозийным слоем горячего цинкования, что увеличивает эксплуатационный ресурс до 50 лет. Дополнительно предусмотрено окрашивание порошковой краской любого цвета по шкале RAL.

Необходимые материалы и инструменты:

Трубчатая опора ОТф.
Закладная деталь фундамента.
Бетонная смесь.
Металлические крепежи (гайки, болты).
Лопата.
Уровень.
Гаечные ключи или шуруповёрт.
Рулетка.

Этапы монтажа:

Выберите подходящее место установки, учитывая расположение коммуникаций и схему освещения.
Подготовьте котлован глубиной ниже точки промерзания грунта, соответствующий размерам закладного элемента.
Установите закладную деталь в приготовленную лунку и залейте бетоном. Дождитесь полного застывания раствора.
Монтируйте опору на закладную деталь, зафиксировав соединение болтами, гайками и шайбами. Проверьте горизонтальное положение опоры уровнем.
Соедините светильники с кронштейнами и подсоедините их к кабелю питания, проложенному под землёй.
Выполните проверку устойчивости, прочности соединений и правильного функционирования освещения.

Соблюдение инструкции позволит качественно и надёжно смонтировать осветительное оборудование.

Стоимость и доставка

Мы доставляем продукцию по всей России, возможен самовывоз.

Оплата возможна сразу после заказа, подробности уточняются у нашего менеджера.

Цена опоры зависит от индивидуальных характеристик выбранного варианта. Чтобы рассчитать стоимость вашей конструкции, обратитесь к нашим специалистам через сайт или телефон горячей линии.
