Опоры освещения ОГКСф
Опора освещения ОГКСф
Граненая коническая силовая фланцевая опора (ОГКСф) подходит для освещения любых открытых пространств, включая дороги, жилые кварталы, скверы и площади.
Эта конструкция универсальна, поскольку поддерживает как подземную, так и наземную прокладку кабельной линии. Воздушная система подачи энергии становится возможной благодаря особой форме опоры и способности выдерживать большие вертикальные и горизонтальные нагрузки.
Конструкция и монтаж опор ОГКСф
Опоры изготовлены из листового металлического проката, которому придают грани (жесткость обеспечивают именно ребра жесткости). Готовая конструкция получается путем сварки, в итоге образуя единый продольный шов.
Форма опоры коническая: нижняя часть значительно шире верхней. Такое решение оптимально сочетает массу материала, габариты конструкции и показатели надежности.
Опора ОГКСф не контактирует непосредственно с почвой. Она снабжена фланцем, который вставляют в специально предназначенный закладной элемент, являющийся частью фундамента. Закладной элемент заранее устанавливают и укрепляют в почве. Крепление опоры осуществляется системой шпилек и болтов. В случае ремонта или модернизации фундамента, закладной элемент обычно оставляют в земле, что упрощает дальнейшие операции.
Технические параметры

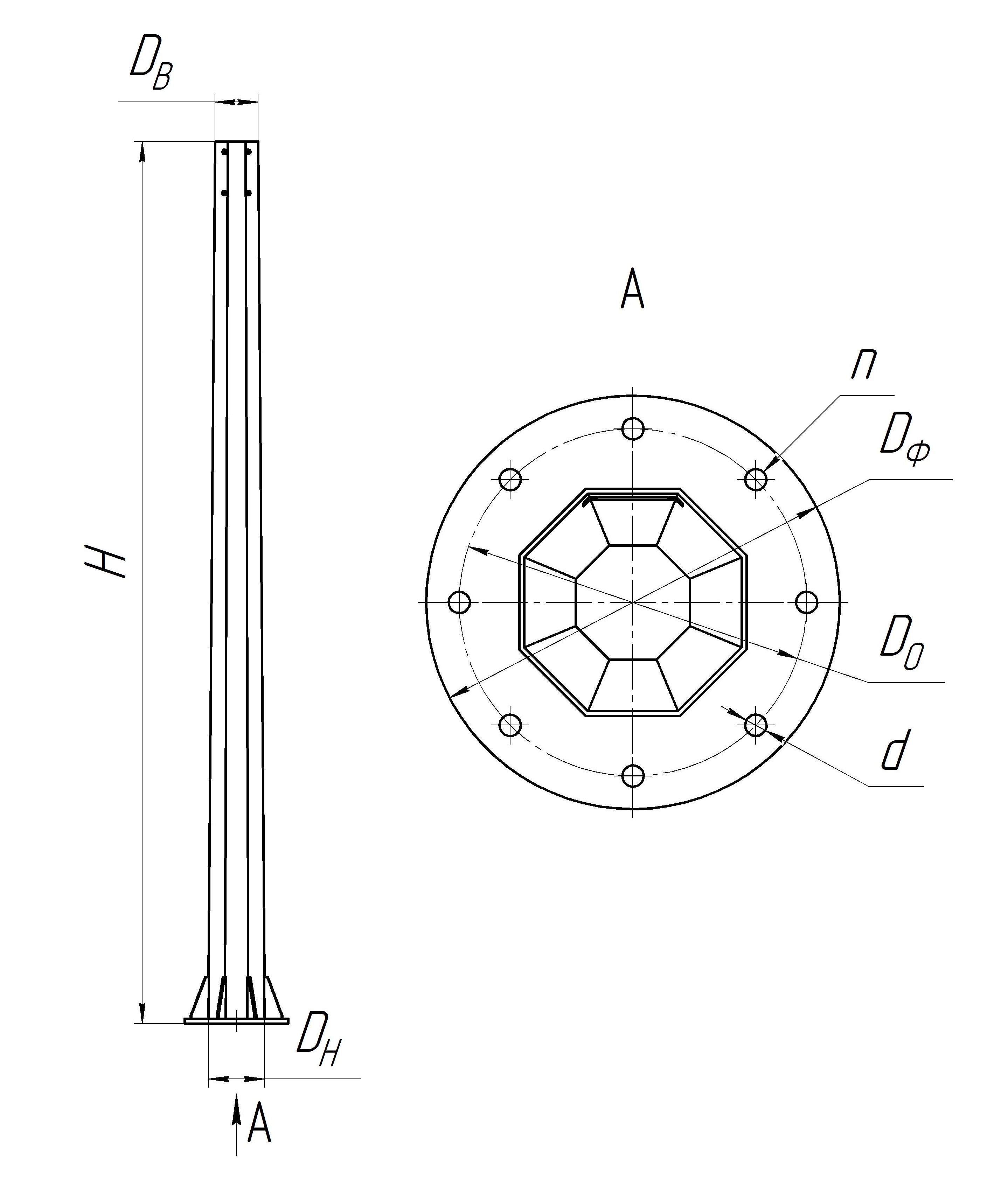

| Наименование | Назначение | Материал | Покрытие | Dв, мм | Dн, мм | H, мм | Dф, мм | Dо, мм | Вес, кг | n | Р, кг | Соответствующая закладная |
| ОГКСф-0,4-8,0 | Силовая | Сталь | Горячее цинкование | 240 | 150 | 8000 | 420 | 310 | 183 | 8 | 400 | ЗФ-24/8/Д310-2,5-б |
| ОГКСф-0,4-9,0 | Силовая | Сталь | Горячее цинкование | 240 | 150 | 9000 | 420 | 310 | 204 | 8 | 400 | ЗФ-24/8/Д310-2,5-б |
| ОГКСф-0,4-10,0 | Силовая | Сталь | Горячее цинкование | 240 | 150 | 10000 | 420 | 310 | 225 | 8 | 400 | ЗФ-24/8/Д310-2,5-б |
| ОГКСф-0,7-8,0 | Силовая | Сталь | Горячее цинкование | 300 | 150 | 8000 | 500 | 380 | 160 | 8 | 700 | ЗФ-30/8/Д380-2,5-б |
| ОГКСф-0,7-9,0 | Силовая | Сталь | Горячее цинкование | 300 | 150 | 9000 | 500 | 380 | 183 | 8 | 700 | ЗФ-30/8/Д380-2,5-б |
| ОГКСф-0,7-10,0 | Силовая | Сталь | Горячее цинкование | 300 | 150 | 10000 | 500 | 380 | 183 | 8 | 700 | ЗФ-30/8/Д380-2,5-б |
| ОГКСф-1,0-8,0 | Силовая | Сталь | Горячее цинкование | 300 | 150 | 8000 | 540 | 440 | 193 | 12 | 1000 | ЗФ-30/12/Д440-3,0-б |
| ОГКСф-1,0-9,0 | Силовая | Сталь | Горячее цинкование | 300 | 150 | 9000 | 540 | 440 | 305 | 12 | 1000 | ЗФ-30/12/Д440-3,0-б |
| ОГКСф-1,0-10,0 | Силовая | Сталь | Горячее цинкование | 300 | 150 | 10000 | 540 | 440 | 390 | 12 | 1000 | ЗФ-30/12/Д440-3,0-б |
| ОГКСф-1,3-8,0 | Силовая | Сталь | Горячее цинкование | 325 | 150 | 8000 | 540 | 440 | 328 | 12 | 1300 | ЗФ-30/12/Д440-3,0-б |
| ОГКСф-1,3-9,0 | Силовая | Сталь | Горячее цинкование | 325 | 150 | 9000 | 540 | 440 | 370 | 12 | 1300 | ЗФ-30/12/Д440-3,0-б |
| ОГКСф-1,3-10,0 | Силовая | Сталь | Горячее цинкование | 325 | 150 | 10000 | 540 | 440 | 430 | 12 | 1300 | ЗФ-30/12/Д440-3,0-б |
| ОГКСф-1,8-10,0 | Силовая | Сталь | Горячее цинкование | 465 | 320 | 10000 | 640 | 550 | 695 | 12 | 1800 | ЗФ-36/12/Д550-3,0-б |
Покрытие опор ОГКСф
Антикоррозийная защита граненой конической фланцевой опоры достигается за счет метода горячего цинкования. Образующаяся пленка одновременно служит декоративной отделкой, поэтому краска не обязательна. Однако при желании возможна дополнительная покраска по каталогу RAL.
Доставка и оплата
Компания НТЦ "АконсТранс Технологии" доставляет продукцию собственного изготовления по всей России, доступна услуга самовывоза.
Продукция доставляется упакованной, сопровожденной паспортом и сертификатом качества.
Оплата возможна сразу в день отправки груза, подробнее уточняйте у менеджеров.
