Опоры освещения ОСф
Фланцевая трубчатая опора ОСф
Фланцевая трубчатая опора ОСф предназначена для наружного освещения и позволяет осуществлять прокладку кабелей как подземным, так и воздушным способом. Конструктивно предусмотрена возможность укладки самонесущих изолированных проводов (СИП) и размещения рекламной и информационной продукции.
Основные характеристики ОСф
Изготовлена из стальной трубы различной толщины стенки, соответствующей условиям эксплуатации и уровню ветровых нагрузок. Размеры и конфигурация опоры различаются по диаметрам, толщинам стенок и общей длине, что влияет на допустимый предел нагрузок. В случае подземного подключения питающего кабеля предусмотрено наличие технологического люка для доступа к коммуникационной аппаратуре. Люк оснащен защитой от несанкционированного проникновения посторонних лиц.

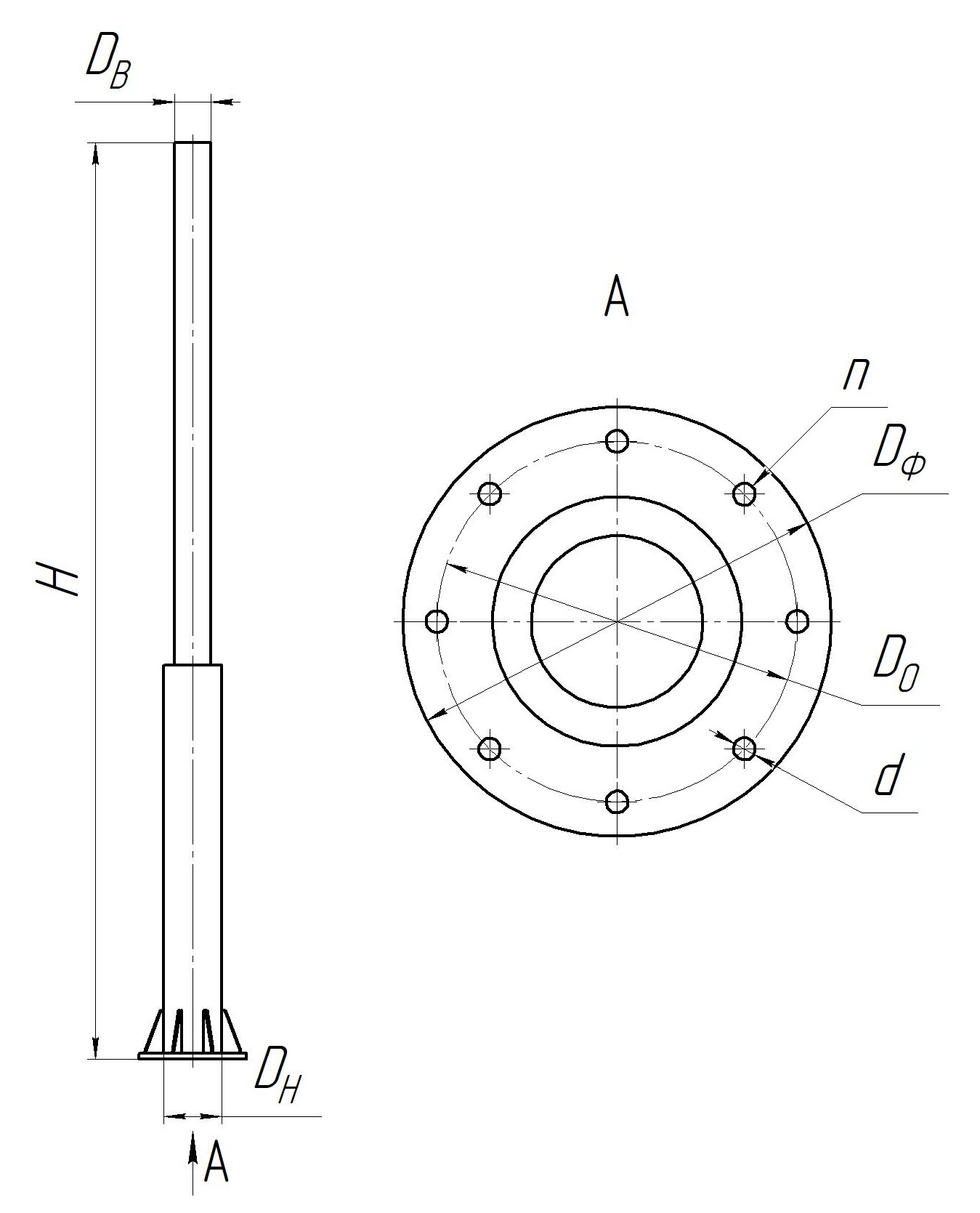

| Наименование | Назначение | Тип | Материал | Покрытие | Dв, мм | Dн, мм | H, мм | Dо, мм | Вес, кг | n | Р, кг | Соответствующая закладная |
| ОСФ-0,3-8,5 | Силовая | Трубчатая | Сталь | Горячее цинкование/порошковая покраска | 168 | 219 | 8500 | 360 | 315 | 8 | 300 | ЗФ-24/8/Д360-2,5-б |
| ОСФ-0,3-9,0 | Силовая | Трубчатая | Сталь | Горячее цинкование/порошковая покраска | 168 | 219 | 9000 | 360 | 335 | 8 | 300 | ЗФ-24/8/Д360-2,5-б |
| ОСФ-0,4-8,5 | Силовая | Трубчатая | Сталь | Горячее цинкование/порошковая покраска | 168 | 219 | 8500 | 360 | 345 | 8 | 400 | ЗФ-24/8/Д360-2,5-б |
| ОСФ-0,4-9,0 | Силовая | Трубчатая | Сталь | Горячее цинкование/порошковая покраска | 168 | 219 | 9000 | 360 | 365 | 8 | 400 | ЗФ-24/8/Д360-2,5-б |
| ОСФ-0,7-8,5 | Силовая | Трубчатая | Сталь | Горячее цинкование/порошковая покраска | 300 | 425 | 8500 | 420 | 450 | 8 | 700 | ЗФ-30/8/Д420-2,5-б |
| ОСФ-0,7-9,0 | Силовая | Трубчатая | Сталь | Горячее цинкование/порошковая покраска | 335 | 460 | 9000 | 420 | 475 | 8 | 700 | ЗФ-30/8/Д420-2,5-б |
Способ монтажа
Монтаж опоры ОСф осуществляется на специальную закладную деталь, установленную и зафиксированную в бетоне фундамента. Затем опора крепится на уровне земли, что упрощает процедуру ее разборки при необходимости переустановки или замены.
Благодаря фланцевому монтажу и отсутствию прямого контакта с грунтом ремонтные мероприятия требуют минимальных финансовых вложений и усилий.
Антикоррозийная обработка
Опора ОСф проходит горячее цинкование на стадии производства, что обеспечивает эффективную защиту от коррозии сроком до 50 лет без дополнительного окрашивания. При необходимости заказчик может выбрать дополнительную окраску в цвета по палитре RAL.
Логистика и оформление заказа
НТЦ "АконсТранс Технологии" осуществляет поставку продукции собственного производства по всей территории России. Организована доставка транспортом завода, также возможен самовывоз. Вся продукция отправляется в заводской упаковке, сертифицирована и имеет паспорта качества.
