Пассивная защита от БПЛА

Даже самые современные комплексы радиоэлектронной борьбы не способны обеспечить абсолютную защиту от всех угроз. Именно поэтому пассивная защита остаётся крайне важным и надёжным рубежом обороны, который функционирует круглосуточно, не требует электропитания и не зависит от действий оператора.

В этом разделе представлены профессиональные инженерные решения, созданные Научно-технологическим центром «АконсТранс Технологии».

Мы занимаемся проектированием и установкой защитных ограждающих конструкций (ЗОК) в строгом соответствии с требованиями СП 542.1325800.2024.

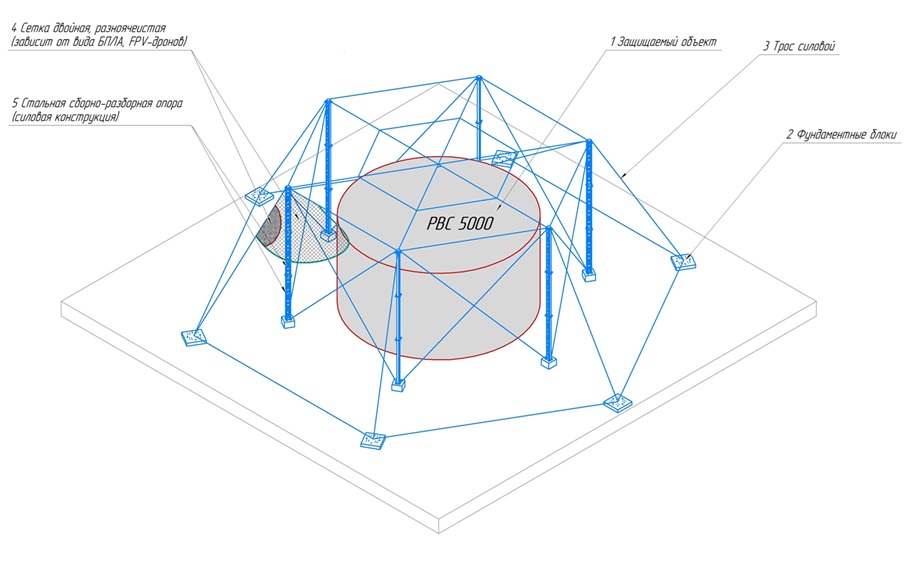

Конструкция сооружения «ЗОК»

Разработанные Научно-технологическим центром «АконсТранс Технологии» сооружения, являются унифицированной сборно-разборной конструкцией, которую можно применить под любые объекты инфраструктуры.

Разработанное сооружение ограждающих

конструкций защищают от :

- прямого воздействия беспилотного летательного аппарата тяжелого типа, летящего со скоростью до 180 км/ч на защищаемый объект, включая ВВ массой до 25 кг.

- FPV – дронов, которые имеют возможность сбрасывать боеприпасы.

Типы БПЛА, представляющих угрозу промышленным предприятиям:

Легкие БПЛА со взлетной массой до 100 кг. Способны перемещаться на расстояния до 10, 70 или 150 км в зависимости от вида. Предназначены для мониторинга текущего состояния предприятия, продукции, материальных ценностей, технологий, сотрудников, расположения охранных пунктов, а также для поиска критически важных объектов. Также могут быть использованы для организации перебоев в работе беспроводных сетей передачи данных.

Средние БПЛА от 100 до 500 кг. Способны перемещаться на расстояния до 300 или 1000 км, поднимать грузы и переносить их на значительные расстояния. Предназначены для ведения разведывательной деятельности, выполнения ударов с целью выведения из строя техоборудования, уничтожения транспортных средств, повреждения зданий и коммуникаций и др.

Тяжелые БПЛА от 500 кг. Способны перемещаться на расстояния до 500 или 1500 км и переносить вес, равный весу взрослого человека. Могут уничтожить слабозащищенный объект средних размеров. Похожи на самолеты и вертолеты без кабины.

Объекты, которым необходима защита от БПЛА:

Объекты транспортной инфраструктуры.

К ним относятся аэропорты и аэродромы, объекты систем связи, навигации и управления движением транспортных средств, железнодорожные вокзалы и автовокзалы.

Объекты, расположенные на континентальном шельфе РФ.

К ним относятся искусственные острова, установки и сооружения, обеспечивающие функционирование транспортного комплекса.

Порты, расположенные на внутренних водных путях и в которых осуществляется перевалка грузов повышенной опасности.

Морские терминалы, используемые для операций с опасными грузами.

Объекты жизнеобеспечения и коммуникации.

К ним относят объекты тепло-, газо-, электро- и водоснабжения и другие.

Судоходные гидротехнические сооружения, железнодорожные станции, мосты, эстакады.

Промышленные объекты.

К ним относятся, например, резервуары ТЭК, предприятия нефтяной отрасли.

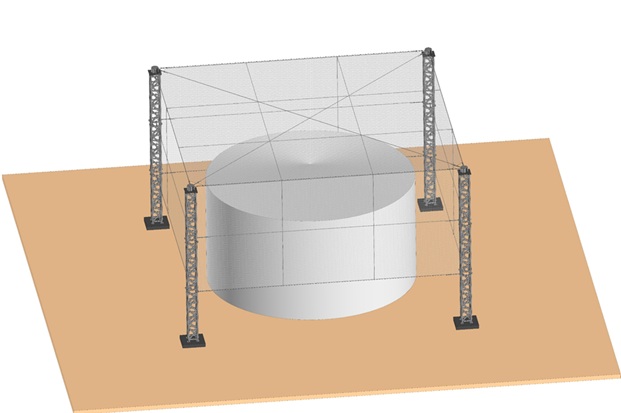

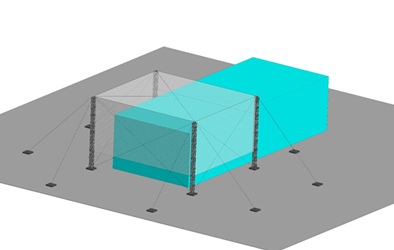

3D модель разработанного сооружения Научно-технологическим центром «АконсТранс Технологии» ограждающих конструкций

Разработанные  Научно-технологическим центром «АконсТранс Технологии» сооружения пассивной защиты имеют:

- Унифицированную конструкцию, которая разрабатывается индивидуально под требуемую инфраструктуру и ТЗ заказчика.

- Несущую способность конструкции, которая разработана под климатическое исполнение УХЛ1 согласно ГОСТ 15150-69 от -60 до +40 С.

- Применение унифицированных элементов ЗОКа позволяют быстро изменить конструкцию, а также восстановить поврежденные участки.

Сооружения ограждающих конструкций объектов инфраструктуры от беспилотных летательных аппаратов соответствует требованиям свода правил согласно СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования».

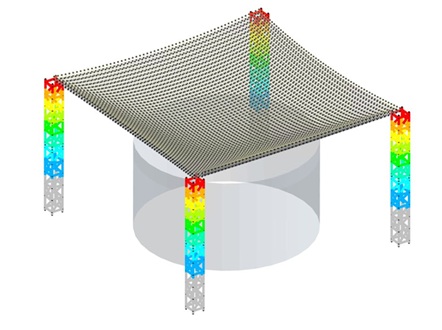

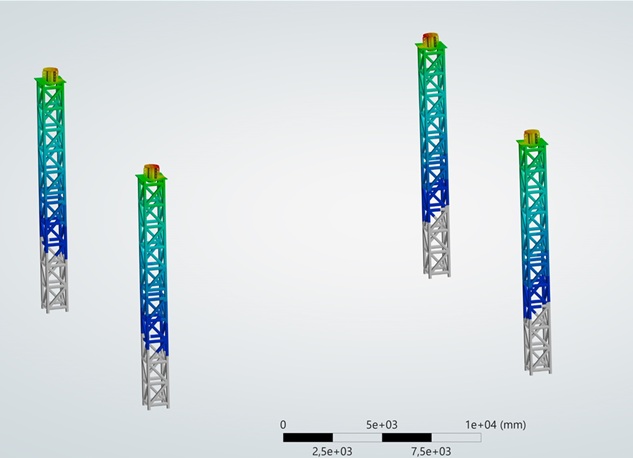

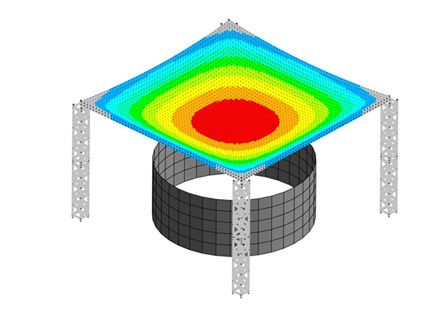

Проведение прочностных статических и динамических расчетов разработанных конструкций

Инженерами Научно-технологического центра «АконсТранс Технологии» были проведены прочностные статические и динамические расчеты разработанных средств пассивной зищиты.

Сооружение ограждающих конструкций от БПЛА рассчитано на прочность при прямом воздействии беспилотного летательного аппарата массой до 500 кг, летящего со скоростью до 180 км/ч на защищаемый объект.

Выполнен расчет на статическую прочность сооружения ограждающих конструкций от БПЛА, в котором :
- проведена оценка прочности сооружения группы категорий напряжений в соответствии с СП 20.13330.2016 (раздел 6);
- анализ результатов расчёта сооружения позволяет сделать вывод, что расчётные значения напряжений не превышают значения допускаемых напряжений, и условие прочности выполняется.
