Металлические опоры контактной сети МШП
Опора контактной сети МШП представляет собой металлическую конструкцию жесткой поперечины, выполненную из горячекатаного швеллера. Она предназначена для использования в качестве главного поддерживающего элемента в промежуточных, переходных и анкерных опорах контактной сети железной дороги, обеспечивая крепление кронштейнов, консолей и самих поперечин.
Эти опоры отличаются высокими прочностными характеристиками, способными выдержать значительное натяжение проводов, что особенно важно для высокоскоростных железнодорожных направлений. Высота опоры колеблется от 10 до 12 метров, а масса зависит от габаритов и материала исполнения, варьируясь от 529 до 979 килограммов.
Конструкция опоры выполнена в форме объемной металлической рамы с полым профилем. Основными компонентами являются пояса, выполненные из горячекатаных швеллеров, а остальные части (планки, диафрагмы, опорные плиты с ребрами жесткости) сделаны из листового металла. Соединение деталей производится сварочным методом.
Для точной фиксации опоры предусмотрены специальные регулировочные шайбы, а для предотвращения электрохимической коррозии используется изоляционные подкладки и втулки. Особенность конструкции и выбор материала допускают эксплуатацию опор в сложных климатических зонах с низкой температурой до –65°C и сильными ветро-гололёдными условиями.
Согласно стандарту ГОСТ 54270-2010, каждая опора имеет маркировку, состоящую из четырёх частей, отделённых друг от друга дефисом:
- Материал и исполнение: буква «М» означает металлический материал, буквы «Г» и «Ш» указывают на тип швеллера («гнутый» или «горячекатаный»), символы «К» и «П» обозначают предназначение (для консоли или жёсткой поперечины), цифры «1» и «2» показывают число поясов.
- Длина стойки, выраженная целыми числами (например, 10 соответствует высоте около 9,6 м).
- Величина предельной несущей способности, измеряемая в килоньютонах-метрах (кН·м).
- Дополнительный индекс указывает на марку стали: «С» — низколегированная марка С345, отсутствие индекса — углеродистая сталь марки С245.
Например, надпись «МШП1-12-100С» расшифровывается следующим образом: металлическая опора из горячекатаного швеллера, цельная конструкция длиной 12 метров, выдерживающая усилие до 98 кН·м, изготовлена из низколегированной стали С345.
Характеристики опор МШП

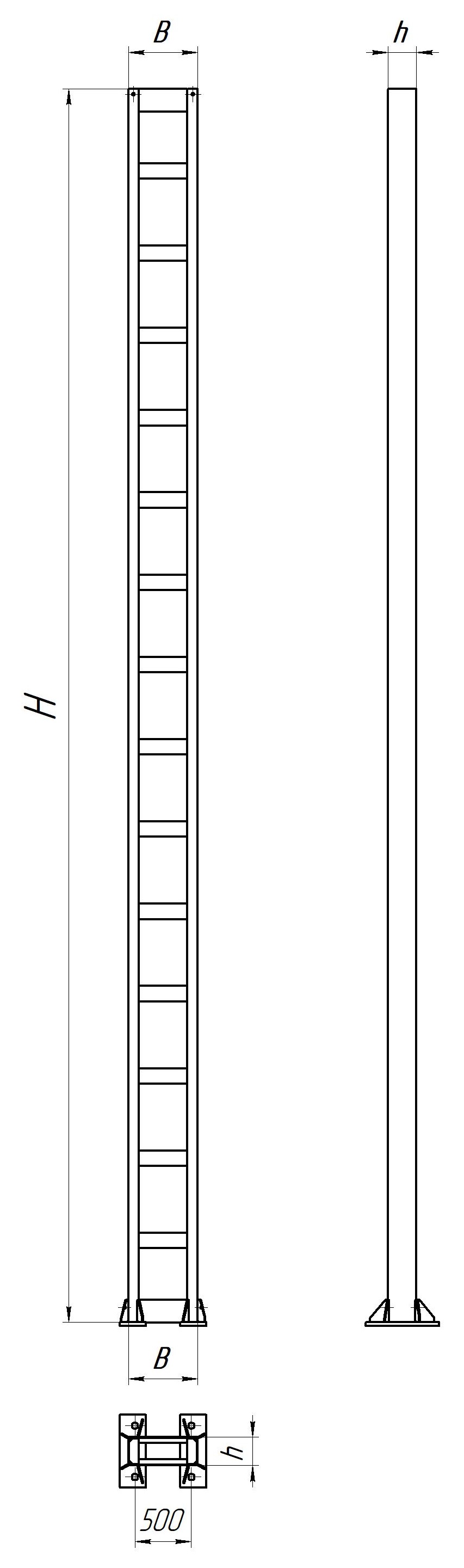

Параметры стоек МШП
| Маркировка | Размеры L-B-h, мм | Марка стали | Масса, кг |
| МШП-10-100 | 9600-540-220 | С245 | 529 |
| МШП-10-120 | 9600-540-270 | С245 | 652 |
| МШП-10-150 | 9600-540-300 | С245 | 737 |
| МШП1-10-100С(К) | 9600-540-180 | С345(С345К) | 441 |
| МШП1-10-120С(К) | 9600-540-220 | С345(С345К) | 528 |
| МШП1-10-150С(К) | 9600-540-270 | С345(С345К) | 660 |
| МШП-12-100 | 12000-540-220 | С245 | 650 |
| МШП-12-120 | 12000-540-270 | С245 | 804 |
| МШП-12-150 | 12000-540-300 | С245 | 909 |
| МШП-12-100С(К) | 12000-540-180 | С345(С345К) | 540 |
| МШП-12-120С(К) | 12000-540-220 | С345(С345К) | 648 |
| МШП-12-150С(К) | 12000-540-270 | С345(С345К) | 811 |
| МШП2-12-100 | 12000-540-220 | С245 | 777 |
| МШП2-12-120 | 12000-540-270 | С245 | 972 |
| МШП2-12-150 | 12000-540-300 | С245 | 1101 |
| МШП2-12-100С(К) | 12000-540-180 | С345(С345К) | 639 |
| МШП2-12-120С(К) | 12000-540-220 | С345(С345К) | 775 |
| МШП2-12-150С(К) | 12000-540-270 | С345(С345К) | 979 |
Для производства опор применяются различные сорта стали, включая углеродистую сталь Ст3пс5 для умеренного климата и низколегированные марки 09Г2С для эксплуатации в северных регионах с температурами до –65°C. Специально обработанные антикоррозионным покрытием горячей оцинковкой, опоры обладают сроком службы до 50 лет. Дополнительно возможно нанесение порошковой краски по каталогу RAL по запросу клиента.
Монтаж опор возможен двумя способами: либо на предварительно забетонированные анкеры, либо на винтовые сваи, погружаемые глубоко в землю. Первый метод подходит для стабильных грунтов, второй – для нестабильных и заболоченных территорий.
При монтаже опор часто используются регулировочные шайбы для выравнивания конструкции. В местах с постоянным током дополнительно устанавливают изолирующие вставки и втулки для защиты от электрокоррозии.
Стоимость опор контактной сети МШП рассчитывается индивидуально, исходя из технических характеристик заказа. Чтобы определить цену, обратитесь к нашим специалистам через сайт или позвоните нам удобным способом.
